سریع‌ترین راه برای شناخت قطعات الکترونیکی روی برد (0 تا 100)

در دنیای امروز بردهای الکترونیکی در همه جا حضور دارند؛ از لوازم خانگی گرفته تا دستگاه‌های پیچیده صنعتی! اگر می‌خواهید به طور تخصصی با این دنیای شگفت‌انگیز آشنا شوید، یکی از اولین مهارت‌هایی که باید به دست آورید، شناسایی قطعات الکترونیکی روی برد است. در این مقاله، به سریع‌ترین و ساده‌ترین روش‌ها برای شناخت این قطعات خواهیم پرداخت تا بتوانید به راحتی آن‌ها را تشخیص دهید و کاربردشان را بدانید. لطفاً تا پایان مطلب با ما همراه باشید.

آشنایی با قطعات رایج روی برد

برای اینکه بتوانید به سرعت قطعات روی برد را شناسایی کنید، لازم است که در ابتدا با رایج‌ترین آن‌ها آشنا شوید:

• مقاومت (Resistor): قطعه‌ای استوانه‌ای با کدهای رنگی که برای محدود کردن جریان در مدار استفاده می‌شود.
• خازن (Capacitor): قطعه‌ای است که می‌تواند انرژی الکتریکی را ذخیره کند. خازن‌ها معمولاً با عددهایی که ظرفیت و ولتاژ آن‌ها را مشخص می‌کنند، قابل شناسایی هستند.
• سلف (Inductor): یک سیم‌پیچ کوچک که برای ذخیره‌سازی انرژی مغناطیسی در مدار استفاده می‌شود. اگر قصد تعمیر یا ساخت یک مدار الکترونیکی را دارید، مطمئنا خرید سلف الکترونیک با بهترین قیمت می‌تواند به شما در دستیابی هرچه بهتر به اهدافتان کمک ‌کند.
• فیوز (Fuse): قطعه‌ای است که برای محافظت از مدار در برابر جریان بیش از حد کاربرد دارد و می‌تواند با قطع کردن جریان، مانع از ایجاد آسیب در سایر قطعات شود.
• آی سی (IC): آی ‌سی‌ها قطعات پیچیده‌ای هستند که شامل تعداد زیادی ترانزیستور و مدارهای داخلی می‌شوند.

شناخت قطعات روی برد

در ادامه مطلب با مطالعه راهنمایی‌هایی که برای شناخت هر قطعه ارائه داده‌ایم می‌توانید، انواع قطعات روی بردهای الکترونیکی را شناسایی کنید:

استفاده از نقشه یا شماتیک برد

اولین گام برای شناسایی قطعات الکترونیکی روی برد، استفاده از نقشه شماتیک یا مدار چاپی است. نقشه‌های برد به شما کمک می‌کنند تا بدانید هر قطعه کجا قرار داشته و چه وظیفه‌ای در مدار دارد. در این نقشه‌ها، قطعات با نمادهای استاندارد نمایش داده می‌شوند؛ بنابراین آشنایی با این نمادها به شما کمک زیادی خواهد کرد.

کدهای رنگی و عددی روی قطعات

برای شناسایی قطعات روی بردهای الکترونیکی، استفاده از کدهای رنگی و عددی که روی قطعات حک شده است، یکی از مهم‌ترین و سریع‌ترین روش‌هاست. در زیر به برخی از مهم‌ترین و متداول‌ترین کدهای رنگی اشاره شده کرده‌ایم:

مقاومت‌ها (Resistors)

مقاومت‌ها اغلب دارای نوارهای رنگی هستند که مقدار مقاومت الکتریکی آن‌ها را مشخص می‌کند. این نوارها بر اساس «استاندارد کد رنگی مقاومت» (Resistor Color Code) تعیین می‌شوند و معمولاً شامل 4 تا 6 نوار رنگی هستند که نمایانگر مقدار مقاومت بر حسب اُهم، ضریب و میزان تلورانس آن‌ها است.

خازن‌ها (Capacitors)

برخلاف مقاومت‌ها، خازن‌ها معمولاً دارای اعداد و حروف چاپ‌شده بر روی بدنه خود هستند. این اعداد، ظرفیت خازن را بر حسب فاراد (معمولاً میکروفاراد یا نانوفاراد) و همچنین ولتاژ کاری آن را نشان می‌دهند. به عنوان مثال، یک خازن که روی آن نوشته شده است 104، دارای ظرفیت 100 نانوفاراد است؛ همچنین روی برخی خازن‌ها محدوده ولتاژ کاری نوشته شده که نشان می‌دهد این خازن تا چه ولتاژی می‌تواند به‌طور ایمن عمل کند.

دیودها و LEDها

دیودها و LEDها قطعات نیمه‌هادی هستند که جریان الکتریکی را تنها در یک جهت عبور می‌دهند. آن‌ها معمولاً از نظر ظاهری دارای دو پایه هستند که یکی از آن‌ها به عنوان آند (مثبت) و دیگری به عنوان کاتد (منفی) شناخته می‌شود. در اغلب دیودها سمتی که نوار یا خطی روی بدنه قرار دارد، نشان‌دهنده کاتد بوده و پایه بلندتر معمولاً آند است.

استفاده از دیتاشیت‌ها

هر قطعه الکترونیکی دارای یک «دیتاشیت» است که تمام اطلاعات مربوط به آن را ارائه می‌دهد. اگر روی برد قطعه‌ای وجود دارد که قابل شناسایی نیست، مدل یا شماره قطعه را بررسی کرده و دیتاشیت آن را از اینترنت دریافت کنید. دیتاشیت‌ها شامل مشخصات فنی، نحوه اتصال و عملکرد قطعه هستند.

ابزارهای شناسایی قطعات

برای افرادی که به دنبال روشی سریع‌تر و دقیق‌تر برای شناسایی قطعات روی برد هستند، استفاده از ابزارهای تخصصی الکترونیکی بسیار کارآمد است. این ابزارها شامل موارد زیر است:

• مولتی‌متر: برای اندازه‌گیری مقاومت، ولتاژ و جریان استفاده می‌شود. این ابزار به شما کمک می‌کند تا قطعاتی مانند مقاومت، دیود و ترانزیستور را به‌راحتی شناسایی کنید.

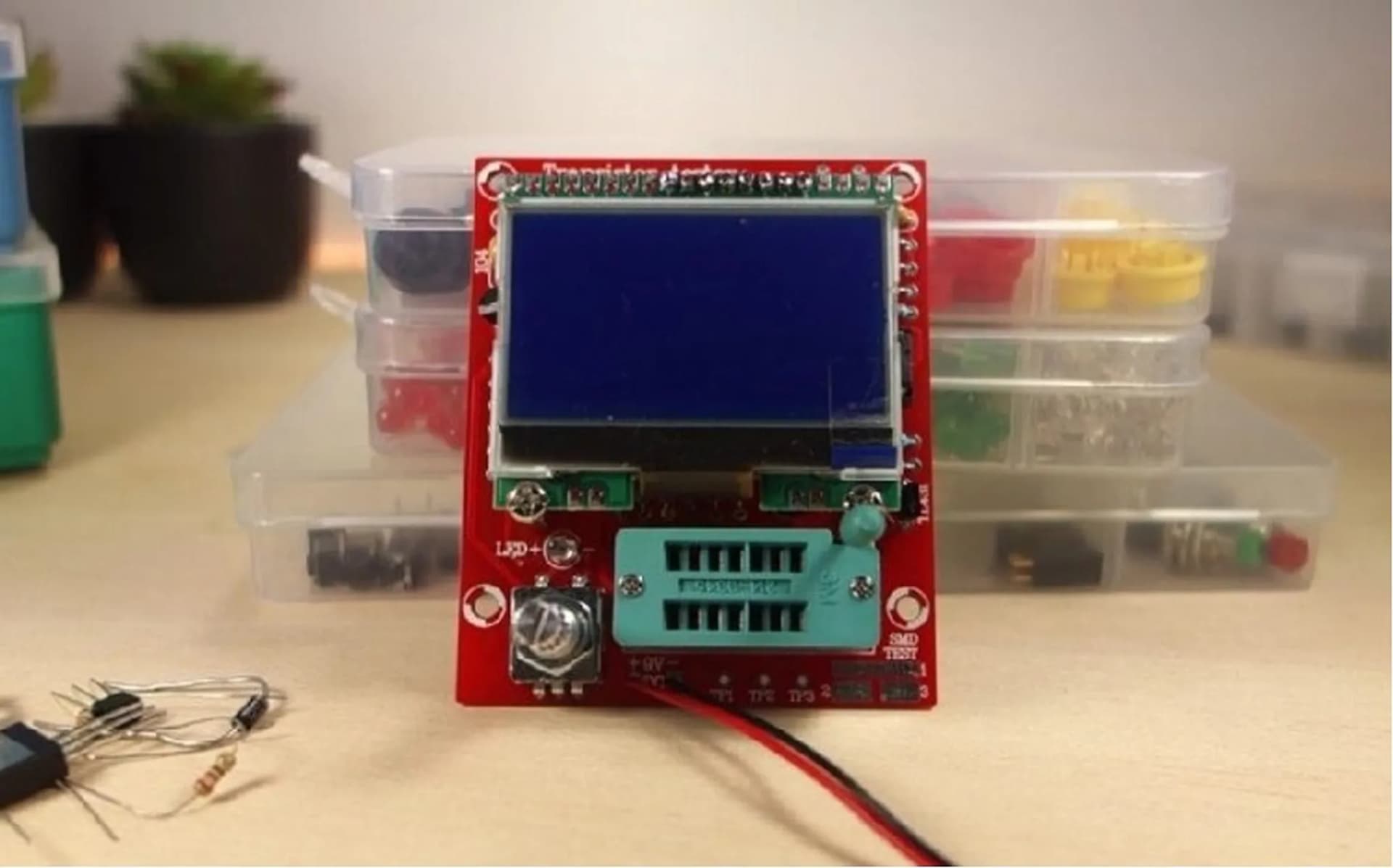

• تستر قطعات الکترونیکی: برخی دستگاه‌ها مخصوص تست و شناسایی قطعات الکترونیکی هستند و به راحتی می‌توانند مشکلات و نقص‌های موجود در قطعات را تشخیص دهند.

استفاده از نرم‌افزارهای شناسایی قطعات

یکی از راه‌های مدرن و سریع برای شناسایی قطعات الکترونیکی استفاده از نرم‌افزارهای تخصصی است. این نرم‌افزارها با اسکن تصویر برد مدار، می‌توانند قطعات را شناسایی کرده و اطلاعات دقیق آن‌ها را نمایش دهند. همچنین برخی از اپلیکیشن‌های موبایل به شما امکان می‌دهند تا با عکس‌برداری از برد، قطعات را به‌صورت خودکار تشخیص دهید.

استفاده از تجربیات عملی

شما با باز کردن و بررسی بردهای الکترونیکی مختلف، می‌توانید به مرور زمان با نحوه قرارگیری و عملکرد قطعات مختلف، آشنایی بیشتری پیدا کنید. بررسی بردهای مختلف از دستگاه‌های روزمره مانند تلویزیون، رادیو یا حتی لوازم الکترونیکی قدیمی که استفاده نمی‌شوند، یک راه عالی برای کسب تجربه است. علاوه‌بر این، خرید کیت‌های آموزشی نیز راه بسیار خوبی برای آشنایی هرچه بیشتر با انواع قطعات الکترونیکی خواهد بود.

به خاطر داشته باشید که همیشه کیفیت قطعاتی که خریداری می‌کنید اهمیت فراوانی دارد و این کار به افزایش عمر برد و جلوگیری از خرابی‌های احتمالی کمک می‌کند. از همین رو خرید بهترین فیوز و سایر قطعات الکترونیکی، از منابع معتبر نظیر فروشگاه جم ترونیک می‌تواند به تضمین کیفیت پروژه‌های شما کمک کند.

جمع بندی

در این مقاله، سریع‌ترین راه‌ها برای شناسایی قطعات الکترونیکی روی برد را بررسی کردیم. از نقشه‌های شماتیک گرفته تا کدهای رنگی و عددی، دیتاشیت‌ها، ابزارهای تخصصی و نرم‌افزارهای شناسایی، هر یک از این روش‌ها می‌توانند به شما کمک کنند تا قطعات مختلف الکترونیکی را به سرعت و دقت شناسایی کنید.
